1. 배기팬 종류별 상세 규격
(주)행집사는 상업시설, 공장, 병원, 근린생활시설 등 현장 특성에 맞춰 시로코팬(다익송풍기), 축류팬, 터보팬, 저소음 무시로코팬 네 가지 계열을 주력으로 취급합니다. 각 팬은 날개 구조와 공기 흐름 방식이 달라 풍량, 정압, 소음, 소비전력이 크게 차이 나며, 잘못된 기종 선정은 환기 불량이나 과도한 소음 민원으로 이어지므로 아래 표를 기준으로 현장 조건에 맞는 기종을 선정합니다.
| 구분 | 풍량(CMM) | 정압(Pa) | 소음(dB) | 전력(kW/전압) | 적용 현장 | 평균 수명 |
|---|---|---|---|---|---|---|
| 시로코팬(다익송풍기) | 30~120 CMM | 150~400 Pa | 52~62 dB | 0.2~0.75kW / 단상 220V | 음식점 주방 후드, 상가 화장실, 소규모 사무실 | 7~9년 |
| 축류팬 | 50~300 CMM | 30~120 Pa | 48~58 dB | 0.15~1.1kW / 단상 220V, 삼상 380V | 지하주차장, 창고, 공장 환기구 | 8~10년 |
| 터보팬 | 80~500 CMM | 400~1200 Pa | 60~72 dB | 0.75~3.7kW / 삼상 380V | 장거리 덕트 배관, 대형 주방, 산업 집진 설비 | 10~12년 |
| 저소음 무시로코팬 | 20~90 CMM | 100~250 Pa | 38~48 dB | 0.1~0.4kW / 단상 220V | 병원 병실, 학원, 주거용 화장실, 소음 민원 지역 | 6~8년 |
일반적으로 정압이 낮고 배관 길이가 짧은 현장(3m 이내)은 축류팬으로 충분하지만, 배관이 5m를 초과하거나 곡관(엘보)이 2개 이상 포함되면 정압 손실을 감안해 시로코팬 또는 터보팬으로 상향 선정해야 풍량 저하 없이 환기 성능을 유지할 수 있습니다.
2. 풍량(CMM) 산출 기준
CMM(Cubic Meter per Minute)은 분당 환기되는 공기량을 의미하며, 배기팬 용량 산정의 핵심 기준입니다. 산출 공식은 다음과 같습니다.
계산 예시 1 - 일반 사무실 (33㎡, 천장고 2.4m, 환기 6회/시)
실내 체적은 33㎡ × 2.4m = 79.2㎥이며, 시간당 6회 환기를 적용하면 79.2 × 6 = 475.2㎥/h가 필요합니다. 이를 60으로 나누면 약 7.9 CMM이 산출되므로, 여유율 20%를 더해 실제 선정 풍량은 약 9.5 CMM 이상의 기종을 권장합니다.
계산 예시 2 - 음식점 주방 (50㎡, 천장고 2.8m, 환기 15회/시)
주방은 조리 시 발생하는 열과 유증기 배출을 위해 환기 횟수를 15회 이상으로 잡습니다. 체적 50㎡ × 2.8m = 140㎥이며, 140 × 15 ÷ 60 = 35 CMM이 필요 풍량입니다. 덕트 길이와 후드 저항을 감안해 실무에서는 42~45 CMM급 시로코팬을 선정하는 것이 일반적입니다.
계산 예시 3 - 지하주차장 (600㎡, 천장고 3.2m, 환기 8회/시)
체적 600 × 3.2 = 1,920㎥, 1,920 × 8 ÷ 60 = 256 CMM이 산출되며, 이 규모에서는 축류팬 다수 병렬 설치 또는 대형 터보팬 1~2대 조합으로 구성합니다. 단순 면적만 보고 기종을 정하면 정압 손실을 반영하지 못해 과소 설계가 되는 경우가 많으므로, 반드시 배관 저항값을 더한 실측 기반 산출을 병행합니다.
3. 배기팬 교체 시공 절차

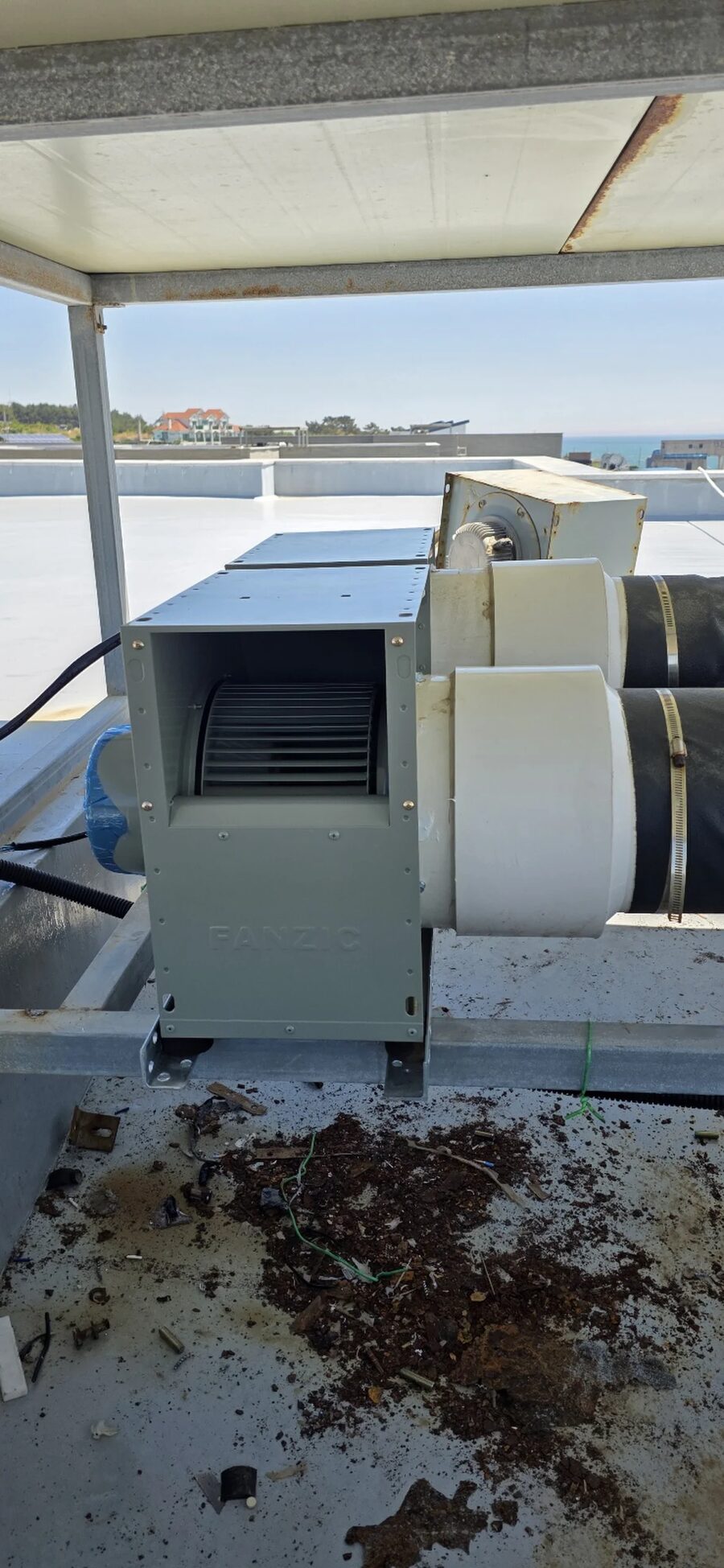

- 1단계. 현장 실측실내 면적, 천장고, 배관 경로와 길이, 기존 개구부 크기를 줄자와 레이저 거리측정기로 실측합니다. 곡관 개수와 배관 재질(PVC, 아연도 스파이럴관 등)도 함께 확인해 정압 손실 요소를 미리 파악합니다.
- 2단계. 기존 팬 규격 및 배관 확인철거 전 명판(라벨)을 통해 기존 팬의 풍량, 전압, 회전수(RPM)를 기록하고 배관 플랜지 규격이 신규 제품과 호환되는지 대조합니다. 노후 배관의 부식이나 균열도 이 단계에서 함께 점검합니다.
- 3단계. 신규 팬 선정산출된 CMM과 정압 요구치, 현장 소음 민감도를 종합해 시로코팬, 축류팬, 터보팬, 저소음 무시로코팬 중 최적 기종과 용량을 확정합니다. KS 인증 여부와 모터 등급(IE3 이상 권장)도 함께 검토합니다.
- 4단계. 전원 차단 및 철거분전반에서 해당 회로 차단기를 내리고 검전기로 무전압을 확인한 후 기존 팬을 배관과 프레임에서 분리합니다. 철거 중 발생하는 분진과 노후 실리콘 잔여물은 즉시 제거합니다.
- 5단계. 배관 어댑터 제작(필요시)신규 팬의 흡입구·토출구 규격이 기존 배관과 다를 경우, 아연도 강판을 절단·성형해 맞춤 어댑터를 현장에서 제작합니다. 접합부는 리벳과 실리콘으로 이중 마감해 누기를 방지합니다.
- 6단계. 신규 팬 고정 및 배관 연결방진 고무 마운트를 프레임에 체결한 뒤 팬 본체를 수평 수직으로 정밀 고정합니다. 배관 연결부는 알루미늄 테이프와 클램프로 이중 고정해 진동에 의한 이완을 방지합니다.
- 7단계. 전기 결선 및 접지KS 인증 전선과 단자대를 사용해 결선하고, 누전 방지를 위한 접지선을 반드시 별도 연결합니다. 결선 후 절연저항계로 절연 상태를 측정해 0.5MΩ 이상 확보되었는지 확인합니다.
- 8단계. 방화댐퍼·제어반 연동 확인화재 시 자동 폐쇄되는 방화댐퍼가 설치된 현장은 연동 신호를 재확인하고, 중앙 제어반(BAS)과 연결된 팬은 원격 On/Off 및 인터록 신호가 정상 작동하는지 시험합니다.

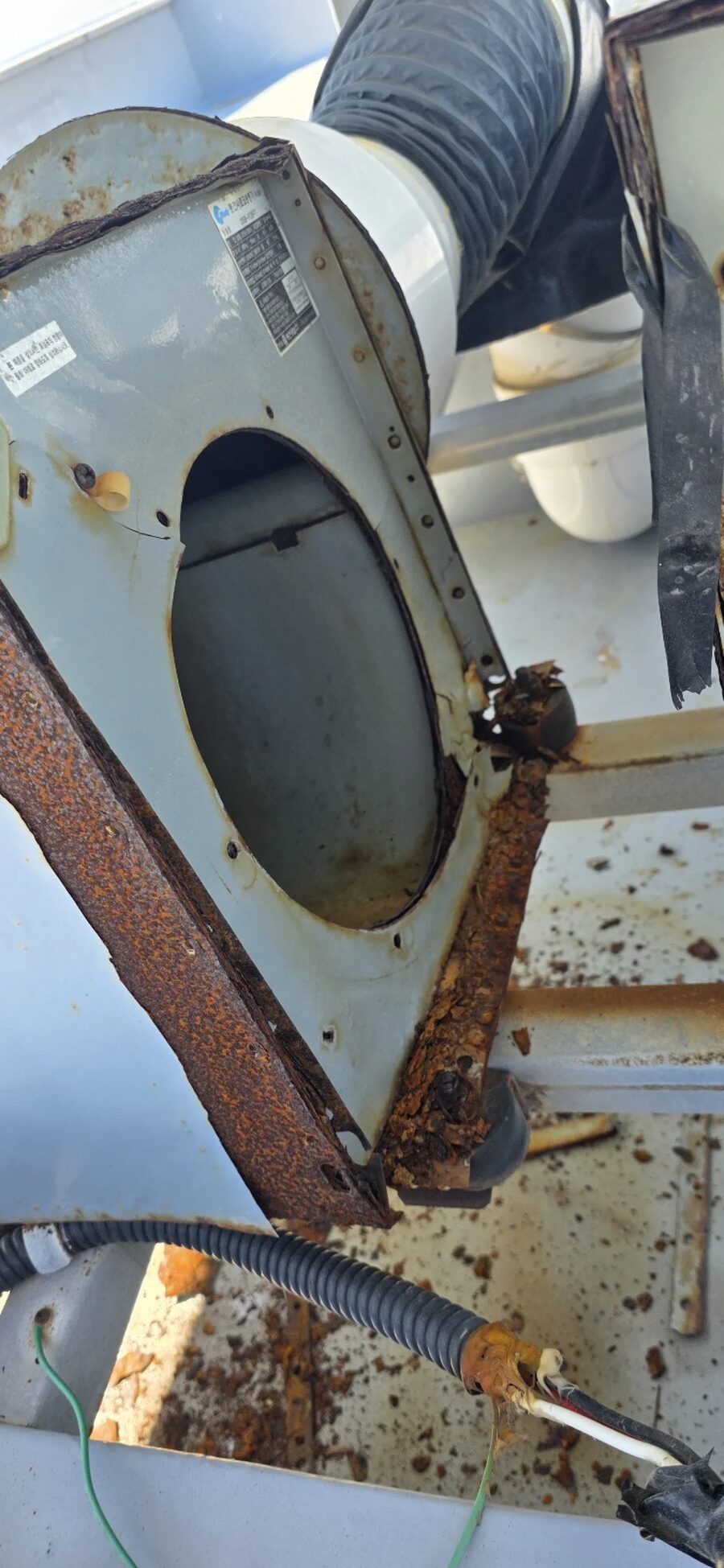

- 9단계. 시운전 및 풍량 측정전원을 재투입해 정상 가동을 확인한 뒤 풍속계로 토출구 풍속을 측정하고 단면적을 곱해 실측 CMM을 산출합니다. 설계값 대비 오차 10% 이내인지 검증합니다.
- 10단계. 소음·진동 최종 점검소음측정기로 팬 인근 및 실내 소음도(dB)를 측정하고, 베어링 이음이나 배관 공진 여부를 청음봉으로 점검합니다. 이상 발견 시 마운트 재조정 또는 밸런싱 작업을 즉시 진행합니다.
4. 안전 기준 및 자재 규격
모든 전기 작업은 한국전기안전공사(KESCO) 점검 기준과 전기설비기술기준을 준수하여 진행합니다. 사용 전선은 KS C 3006 이상 인증 제품, 차단기는 KS C 8321 인증 배선용 차단기를 기본 규격으로 적용하며, 팬 본체 역시 KS 인증 또는 이에 준하는 시험성적서를 보유한 제품만 시공에 사용합니다.
- 작업 전 반드시 분전반 차단기 개방 및 검전 확인 후 무전압 작업 진행
- 접지선은 전선관 및 팬 프레임에 별도 연결하여 누전 시 인체 감전 사고 방지
- 고소 작업 시 안전대 및 작업발판 필수 사용, 2인 1조 작업 원칙 준수
- 방화구획을 관통하는 배관은 내화충전재로 마감하여 화재 확산 방지 기준 충족
- 절연저항 측정 및 접지저항 측정(100Ω 이하) 결과를 시공 완료 보고서에 기록
5. 애프터서비스 및 하자보수 정책
(주)행집사는 시공 완료 후 팬 본체 및 모터에 대해 기본 1년, 신청 시 최대 2년까지 무상 하자보수를 제공합니다. 정상 사용 중 발생하는 베어링 소음, 결선 불량, 배관 누기 등은 접수 후 48시간 이내 현장 방문을 원칙으로 하며, 원거리 지역은 사전 협의된 일정에 따라 조치합니다. 소모품(벨트, 캐패시터 등)에 대해서는 별도 협의된 유상 교체 기준을 안내드리며, 정기 점검을 원하는 고객사에는 연 1~2회 방문 점검 서비스도 운영하고 있습니다. 하자보수 접수는 전화 및 문자 상담을 통해 언제든 가능합니다.
6. 전체 교체와 부분 수리 판단 기준
배기팬 고장 문의를 받으면 무조건 전체 교체를 권하지 않고, 먼저 손상 부위와 사용 연수를 기준으로 부분 수리로 해결 가능한지부터 판단합니다. 모터 자체가 소손되지 않고 베어링 마모나 캐패시터 불량, 벨트 늘어짐 정도라면 부분 수리만으로도 정상 성능을 회복할 수 있어 불필요한 비용 지출을 줄일 수 있습니다. 다만 임펠러 축 휨, 프레임 부식으로 인한 진동 심화, 모터 권선 소손 등 구조적 손상이 확인되면 부분 수리로는 원래 풍량과 정압을 회복하기 어려워 전체 교체가 더 안전하고 경제적입니다.
| 손상 유형 | 부분 수리 가능 여부 | 권장 조치 | 비용 비율(전체교체 대비) |
|---|---|---|---|
| 베어링 마모, 이음 발생 | 가능 | 베어링 교체 및 그리스 재도포 | 15~20% |
| 캐패시터 불량, 기동 지연 | 가능 | 캐패시터 단품 교체 | 5~10% |
| 임펠러 변형, 축 휨 | 부분적 가능(경미한 경우) | 임펠러 단품 교체 또는 현장 밸런싱 | 30~40% |
| 모터 권선 소손 | 불가 | 팬 본체 전체 교체 | 100% |
| 프레임·배관 부식, 누기 심화 | 불가 | 팬 및 인접 배관 일체 교체 | 100~120% |
7. 교체 부품 인증 및 보증 기준
(주)행집사가 시공에 사용하는 배기팬 본체, 모터, 전선, 차단기 등 모든 자재는 정부 인증 및 제조사 보증 서류를 확인한 뒤 반입합니다. 팬 본체는 KC 안전인증(전기용품 및 생활용품 안전관리법)을 기본으로 하며, 모터는 KS C 4204(삼상 유도전동기) 또는 이에 준하는 시험성적서를 보유한 제품만 사용합니다. 전선은 KS C 3006, 차단기는 KS C 8321 인증 제품을 원칙으로 하고, 모든 자재의 인증서 사본은 시공 완료 보고서에 함께 첨부해 드립니다.
- 팬 본체: KC 안전인증 및 제조사 자체 시험성적서(풍량·정압·소음 측정치 포함) 확인 후 반입
- 모터: IE3(프리미엄 효율) 이상 등급 권장, KS C 4204 또는 동등 국제 인증(IEC 60034) 대조
- 베어링: 정품 규격 베어링(NSK, NMB 등 주요 제조사) 사용, 비정품 대체 금지
- 전선·차단기: KS C 3006, KS C 8321 인증 제품만 사용, 인증 미확인 자재는 반입 자체를 제한
- 보증서: 제품 제조사 보증서와 별도로 자사 시공 보증서(하자보수 조건 명시)를 함께 발급
인증 기준을 충족하지 않는 저가 자재를 사용할 경우 초기 성능은 유사해 보여도 1~2년 내 베어링 소음, 절연 저하, 조기 소손 등의 문제가 발생할 가능성이 높습니다. 이에 따라 (주)행집사는 인증 서류가 확인되지 않은 자재는 시공에 사용하지 않는 것을 원칙으로 하며, 고객이 직접 인증서 확인을 요청할 경우 시공 전후 언제든 열람할 수 있도록 안내하고 있습니다.
